22zoll hd-ready dvb-t

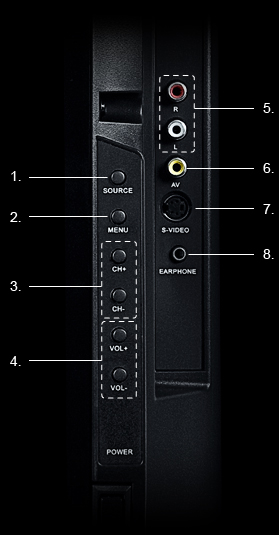

Anschlüsse rechte Seite


1. SOURCE
l
Signalquelle wählen
2. MENU
l
OSD-Menü öffnen / schliessen
3. CH + / -
l
Kanal wählen (nächster / vorheriger Programmplatz);
im Menü eine Position nach oben / unten

4. V + / -
l
Lautstärke regeln; im Menü eine Position nach rechts / links
Auswahl bestätigen

5. L R
l
Stereoton-Eingang z.B. Anschluss eines Camcorders
6. AV
l
Videobild-Eingang z.B. Anschluss eines Camcorders
7. S-Video
l
Eingang / Anschluss eines Camcorders, PCs oder
Videorecorders (Video)

8. Earphone
l
Kopfhöreranschluss
Anschluesse - untere Seite

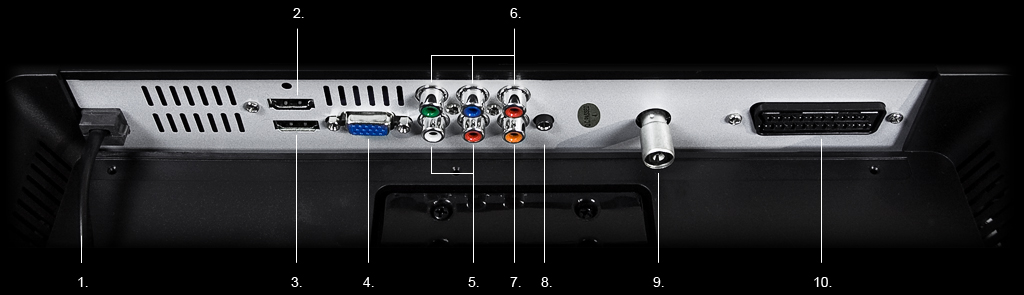

Anschlüsse untere Seite


1.
100-240V 50/60Hz
l
Netzanschluss
2.
HDMI 1
l
Digitaler Anschluss von DVD-Recorder, DVD-Player oder Set-Top-Box
3.
HDMI 2
l
Digitaler Anschluss von DVD-Recorder, DVD-Player oder Set-Top-Box
4.
VGA INPUT
l
Anschluss von PC
5.
L / R
l
Anschluss von DVD-Recorder, DVD-Player oder Set-Top-Box (Ton)
6.
Y Pb Pr
l
Anschluss von DVD-Recorder, DVD-Player oder Set-Top-Box (Bild)
7.
SPDIF
l
Übertragung digitaler Audiosignale (Ausgang)
8.
VGA AUDIO INPUT
l
Anschluss von PC (Ton)
9.
ANT
l
Anschluss eines 75 Ω-Coaxialkabels mit Antennensignal oder DVB-T Antenne
10.
SCART
l
Analoger Anschluss von DVD-Recorder, DVD-Player oder Set-Top-Box
